S01-6 Szoftverfejlesztési modellek

Tartalom

1. Szoftverfejlesztési modellek (vízesés, spirális, evolúciós, RUP, XP, xUML)
2. Architekturális minták és hatásuk a rendszer minőségi jellemzőire
3. Tervezési minták (GoF, valamint 3 további létrehozási minta)
4. Konkurens minták
5. Antiminták, újratervezési minták

1. Szoftverfejlesztési modellek (vízesés, spirális, evolúciós, RUP, XP, xUML)

A szoftverfejlesztés hagyományos fázisai:

1. Követelmények felmérése
2. Specifikáció
3. Vázlatos/finom tervek készítése
4. Implementáció
5. Integráció
6. Verifikáció/validáció (megfelel-e a specifikációnak/ezt kérte-e a user)
7. Rendszerkövetés/karbantartás

Ezeket használják fel, vagy módosítják a következő szoftverfejlesztési modellek.

1.1 Vízesés modell

• Az egyes fázisok lineárisan követik egymást.
• Előre megtervezi a projekt időtartamát, ráfordításait.
• Elvárja minden fázis megfelelő dokumentálását, amely tartalmazza annak eredményeit.
• Jól strukturált dokumentált folyamatot biztosít.
• Nehézkes a megszervezése, tervezése és fájdalmas az új feature-ök bevezetése.
• Nem teszi lehetővé a követelmények megváltoztatását, nem készül fel az esetleges nehézségekre.
• Csak akkor szabad egy fázisról a következőre ugrani, ha az előző “biztosan véget ért” (reviewed & verified).
• Rövid élettartamú, előre jól specifikálható projekteknél lehet jó.

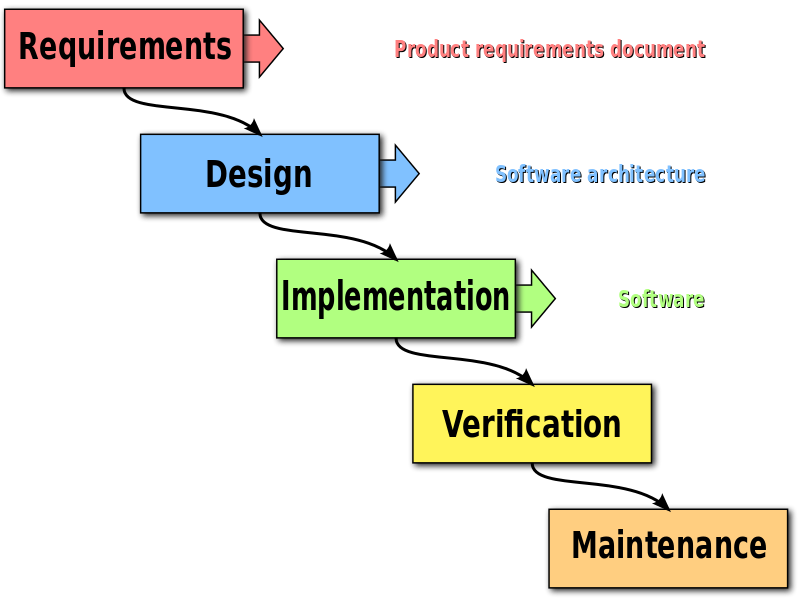

Vízesés modell

1.2 Boehm féle spirális modell

• A spirál minden hurka a gyártási folyamat egy fázisát jelképezi.
• Nincsenek fix hurkok, (pl.: specifikáció, vagy tervezés), azok az igényeknek megfelelően alakulnak ki.
• Minden ilyen fázisnak 4 szakasza van: (az ábrán lásd bal fentről kezdve)
  1. A célok és korlátok meghatározása
  2. Különböző megoldások elemzése, stratégiák kialakítása. Prototípus készítés
  3. Az előző pont feladatának megoldása
  4. A következő lépés megtervezése (nyilván az utolsónál ilyen nincs)
• A módszer jól dokumentálható, áttekinthető, a fázisok rugalmasak.
• Ellenben elég drága a sok kidolgozás és próbálgatás.
• A 3. pont kivételével nehezen párhuzamosítható.
• a fejlesztés ciklusokban történik, amelyben az elkészített prototípusok, valamint a továbbfejlesztésével kapcsolatos kockázatok kiértékelésre kerülnek
• előnyei:
  • jobban alkalmazkodik a változó követelményekhez
  • a prototípusok lehetővé teszik a nehézségek előrelátását
• hátrányai:
  • költségesebb a prototípus elkészítése és a kockázatkiértékelés végett
  • továbbá a prototípusok megzavarhatják a felhasználót

Spirális modell

1.3 Evolúciós modell

• Akkor jó, ha nincs pontos specifikáció
• Először a prototípust készítjük el, majd a megrendelővel folyamatosan egyeztetve jutunk el a végleges megoldásig
• Hátránya, hogy gyenge a dokumentáció, áttekinthetetlen egy idő után és nehezen módosítható.

1.4 RUP (Rational Unified Process)

• Az UML alkotóitól egy iteratív, inkrementális módszer.
• 4 fázisa van, mindegyik állhat több iterációból, ezeken belül munkafolyamatokból: modellezés, követelményelemzés, tervezés, implementáció, tesztelés, telepítés, konfigurálás, változáskezelés, projektvezetés, stb
• Fázisai:
  1. Előkészítés: Architektúra, költségbecslés. (Use case és activity diagramokkal)
  2. Kidolgozás: Minimális kódolással az 1.) véglegesítése, innen már csak építeni kell.
  3. Megvalósítás: Ez a fejlesztési fázis, egészen a tesztelésig
  4. Átadás: Kb készen van, még tesztelendő, újrakiadható állapot javításokkal

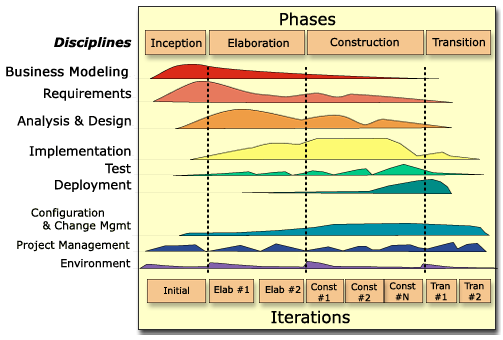

RUP

1.5 Extreme Programming (XP)

• Lightweight fejlesztés, kis csapatokkal, határozatlan, változékony körülményekre.
• Alapelvei, hogy mindig a legegyszerűbb megoldást válasszuk, azokat csináljuk meg először, van idő próbálkozni. Ha egy megoldás rossz, el kell dobni!
• Kis csapatokban, folyamatosan tanulva, pair-programming alkalmazásával a lehető legmagasabb minőséget biztosítva kell dolgozni
• Fázisai:
  1. Feltárás: Az architektúra kitalálása (pár hét)
  2. Tervezés: Az első kiadás határidejének megállapítása (pár nap)
  3. Iterációk: 1-4 hetes, 2-6 hónapos kiadások, itt történik a fejlesztés nagy része.
  4. Fejlesztés, karbantartás, befejezés: Konfiguráció, bővítés, módosítás és átadás

XP

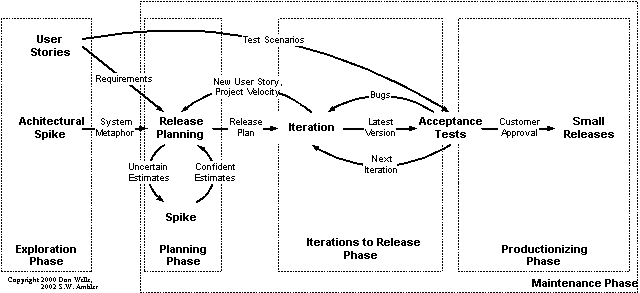

XP

1.6 Végrehajtható UML (xUML)

• Ebben az esetben csak egy platformfüggetlen modell van, csak a feladatra koncentrálunk.
• Ebből pedig kódgenerálással előáll a platformfüggő termék.
• Ezt az UML megszorításával (és kiterjesztésével) valamint az Action Specification Language-dzsel érjük el.

• Menete:
  • Meghatározzuk a alrendszereket (use case és szekvencia diagramokkal)
  • Létrehozzuk a modellt (osztálydiagramok és állapotdiagramok)
  • Ellenőrizzük őket
  • Modellfordítást végzünk (kódgenerálás)
  • A komponensekből összeállítjuk a terméket

2. Architekturális minták és hatásuk a rendszer minőségi jellemzőire

• A rendszer kívülről látható részeit mutatja meg, a belső implementációt NEM.
• Az elemek által nyújtott szolgáltatások, kommunikáció, hibakezelés, erőforrás használat tartozik ide.
• A kezdeti döntések kihatnak a következő tulajdonságokra:
  • Rendelkezésre állás
  • Megbízhatóság
  • Teljesítmény
  • Biztonság
  • Tesztelhetőség
  • Használhatóság

Csövek és szűrők: Adatfolyam feldolgozása a komponensek (szűrők) között. A komponensek bemenettel és kimenettel rendelkeznek és valamilyen transzformációt hajtanak végre az adatokon. Az adatokat pedig a csövek szállítják. Van passzív és aktív szűrő. Az aktív szűrő tud igényelni és küldeni is. Két aktív szűrő között a kommunikációt az egyik szűrő vagy a cső szinkronizálja. Ha a szűrők lineárisak, akkor csővezetékről beszélünk.

Objektumelvű rendszer: A komponensek objektumok, közöttük eljáráshívással történik a kommunikáció. A belső reprezentációjuk rejtett. A kommunikációhoz kapcsolat kell, és ha az egyik publikus része változik, akkor valószínűleg a használóját is módosítani kell.

Eseményalapú rendszer: A komponensek nem tudják, hogy más milyen eseményeket bocsát ki, mire iratkozik fel és milyen sorrendben szolgálódik ki. Sőt, nem tudni, hogy ki-mit csinál és meddig.

Réteg szerkezetű rendszer: Minden réteg az alatta lévő szolgáltatásait használja, vele kommunikál. A módosítások max 1-2 réteget érintenek, tesztelés esetén lehet szimulálni a rétegeket.

Gyűjtemény: Komponens adattár, komponensek veszik körbe és tárolja őket. Ha végre is hajt műveleteket, akkor táblának, ha nem, akkor adatbázisnak nevezzük. Így a komponensek függetlenek is lehetnek egymástól, jól módosítható.

Virtuális gép, értelmező: A bemenő adatokat értelmezi, feldolgozza, majd a feldolgozó interfészen ki is adja az eredményt.

Modell-Nézet-Vezérlő: A rétegek elkülönülnek. A modell az adatokért és a rajtuk végzett műveletekért felel. A nézet a megjelenítésért, míg a vezérlő a felhasználói utasítások kezeléséért felel. A rendszer sajnos könnyen bonyolulttá válhat.

Továbbiak: szerver-kliens, modell-nézet, gyakran használt “módszerek”: állapotgép-rendszer, felügyelő (supervisor), monád (“számítás-építő”)

3. Tervezési minták (GoF, valamint 3 további létrehozási minta)

• A Gang of Four (GoF) a "Design Patterns: Elements of Reusable Object-Oriented Software” könyv négy szerzője
• Az objektumelvű rendszer tervezésekor építünk ezekre az újrafelhasználható stratégiákra.

• 23 tervezési mintát írtak le amelyek 3 osztályba sorolhatóak: létrehozási, szerkezeti és viselkedési

• Létrehozási
  • Egyke (Singleton): Az osztályból csak 1 példány létezhet globálisan. A változóban tárolás nem jó ötlet. Helyette tegyük a konstruktort protecteddé és egy publikus metóduson keresztül lehessen ezt meghívni, ahol a konstruálás biztonságos. Ha nem létezik még az objektum, akkor hozza létre, ha létezik, akkor azt adja vissza.
  • Építő (Builder): Összetett objektumok konstruálásának szétválasztása. A konstrukciós folyamat eltérő reprezentációt hozhat létre. (konstrukció leválasztása a repr.-ről)
  • Gyártó művelet (Factory Method): Az objektum létrehozási felületét úgy határozzuk meg, hogy alosztályok döntsék el, mely osztályba tartozzon az objektum.
  • Absztrakt gyártó (Abstract Factory): Felület összetartozó objektumok családjának létrehozására (az interfész adja a család jelleget, mert egymás mellé kerülnek a létrehozóműveletek, a konkrét esetben pedig alákerül az implementáció). Gyártóműveletek gyártójaként is felfogható.
  • Prototípus (Prototype): Új objektum létrehozása egy ilyen prototípus másolásával (clone metódus hívása). Cachelésre használható például.
• Szerkezeti
  • Összetétel (Compositer): Fa struktúra, egyedileg és egészben is kezelhetőek a résztvevő elemek, mind ugyanazzal a felülettel rendelkezik.
  • Híd (Bridge): Szétválasztja az absztrakciót az implementációtól, így azok egymástól függetlenül fejleszthetőek. Futási időben lesz összekötve az absztrakt az implementációval.
  • Díszítő (Wrapper): Származtatás nélkül egészíti ki az objektum műveleteit. Ehhez az objektumot be kell ágyazni egy másikba.
  • Arculat (Facade): Bonyolult alrendszerek közös felülete.
  • Könnyűsúlyú (Flyweight): Megosztás nagy számú objektum között, mert a sok objektum sok memóriát foglalhat. Ilyenkor érdemes a közös részeket egy másik osztályba kiszervezni.
  • Helyettes (Proxy): Hozzáférhetőség szabályozása. Amíg nem akarjuk használni az objektumot, addig ne inicializálódjon.
• Viselkedési
  • Figyelő (Observer): Ha egy objektum állapotot vált, akkor a rá feliratkozottakat értesíti. A “tárgy” ismeri a “figyelőket”, fel/le tudnak iratkozni, a figyelő pedig le tudja kérdezni a figyelt tárgy állapotát.
  • Iterátor (Cursor): Egy aggregátum végigjárása a szerkezet ismerete nélkül. Ezen kívül a “listát” akár több módon (visszafelé, kettőt lépve, párhuzamosan) is be lehet járni.
  • Állapot (State): Állapottól függően más viselkedés (kicsit mintha osztályt váltana futás közben). Van egy context ami tartalmazza a state-et. A state egy State interfészt megvalósító osztály egy példánya. A context-ből hívhatjuk a state valamely metódusát aminek paramétere a context maga, ami pedig beállíthat a context-nek egy új állapotot (state új implementációját). Ha változott a state, akkor legközelebb már State interfész egy másik implementációja fog lefutni.
  • Közvetítő (Mediator): Olyan objektum megadása, ami megmondja más objektumok, hogy működnek együtt. Nem szerencsés ha mindenki ismer mindenkit, vagy hosszú az öröklődési lánc. (az obj-ok csak a mediátort ismerik, egymást nem)
  • Feljegyzés (Memento): Feljegyezzük egy objektum állapotát, hogy később visszanézhessük (pl UNDO művelethez). Csak az objektum láthatja.
  • Kezelési lánc (Chain of responsibility): A kezelőket láncba fűzzük, majd valaki lekezeli az igényt. A default kezelő kerül a lánc legelejére.
  • Stratégia (Strategy): Algoritmusok halmazának létrehozása, beágyazása, cserélhetősége. Van egy közös felületük, az ősosztály.
  • Látogató (Visitor): Egy szerkezeten végigjárunk és végrehajtunk egy műveletet. A műveletet a szerkezet különböző pontjain máshogy kell használni. Akkor jó, ha sok különböző új művelet van, de az osztályszerkezet stabil.
  • Értelmező (Interpreter): Ha egy probléma sokszor fordul elő, érdemes egy “nyelv” mondataként leírni és egy értelmezőt írni hozzá.
• 3 További minta-
  • Lusta példányosítás: Olyan, mint a proxy, csak itt addig nem hozhatja létre az új objektumot, amíg nem kap rá engedélyt.
  • Lusta gyártó: Gyártó művelet + lusta példányosítás.
  • Objektumkészlet: Ha valakiből sok kell, akkor nem érdemes folyton létrehozni, hanem néhány darabot tárolunk és azokat adogatjuk.

4. Konkurens minták

• Eseményalapú aszinkron hívás: Ha egy esemény sokáig tart, egy új szálban indítjuk el
• Ütemező: szálak sorbaállítása (pl szekvenciális kód kell egy adott helyen, nem futhatnak akárhogy a szálak)
• Aktív objektum: Minden művelet futtatás külön objektum. Párhuzamosítható, szinkronizálható.
• Blokkolás: Csak akkor engedünk egy szálnak végrehajtani egy műveletet, ha az objektum egy bizonyos állapotban van. (más esetben szimplán “eldobjuk” a műveletet)
• Író-olvasó zárás: Több olvasó lehet, de egyszerre csak egy író. (írás közben nincs más I/O!)
• Threadpool: Olyan, mint az objektumkészlet.
• Termelő-fogyasztó: Aszinkron, párhuzamos folyamatok. Feladatok generálása/végrehajtása. A termelő egy közbeiktatott raktárba helyezi az objektumokat, ahonnan a fogyasztó kiveheti.

5. Antiminták, újratervezési minták

• Antiminták
  • Mindenható objektum: Túl sokat tud, egy idő után borzasztóan nehéz lesz a módosítás.
  • Kör-ellipszis probléma: Mi az általánosabb? Mindig attól függ, milyen műveletek vannak.
  • Felesleges rétegződés: Ha túl sok réteg van a rendszerben, érdemes összevonni néhányat.
  • Jojó probléma: Túl hosszú az öröklődési lánc.
  • Poltergeist objektum: Az osztály összes objektumának élete túl rövid (pl: paraméter átadás, üzenetküldés, stb)
• Újratervezési minták
  • Létrehozó metódus: Olyan, mint a singletonnál. Inkább legyenek olyan műveltek, amik visszaadnak egy objektumot.
  • Műveletek kihelyezése: Egy bonyolult művelet egy részét kihelyezzük, ezzel több kisebb műveletre bontva, amelyek egyenként már könnyebben értelmezhetőek.
  • NullObject: A nullreferencia sokszor gondot okozhat. Ilyenkor érdemes egy NullObject típust bevezetni.
