S01-7 Komponens alapú szoftverfejlesztés 1
- A szoftverfejlesztési modell fogalma.
- A komponens és komponens modell fogalma.
- UML kompozíciós diagram fogalma.
- A szoftverarchitektúrák fogalma, összetevői.
- A KobrA programfejlesztési modell alapjai.
- A KobrA modell környezeti térképe: vállalati vagy üzleti modell, használati modell, strukturális modell, viselkedési modell.
- Komponens specifikáció részei: funkcionális modell, viselkedési modell és strukturális modell.
A szoftverfejlesztési modell fogalma
Alapvetően eljárások, ajánlások gyűjteménye
- Segíti a szoftverfejlesztés teljes ciklusát
- Megmondja, hogy egy adott fejlesztési lépésben mit kell tenni és azt hogyan kell megtenni
- Egyetlen mondatba sűrítve a szoftverfejlesztési modell egy recept a programok létrehozására
Minden szoftver rendelkezik életciklussal, amely meghatározza létét a feladat kitűzésétől a program használatának befejeztéig. Az életciklus általában négy fő fázisra bontható:
- specifikáció: a szoftver funkcionalitásának és megszorításainak megadása
- tervezés és implementáció: a specifikációnak megfelelő szoftver előállítása
- verifikáció és validáció: a szoftver ellenőrzése a specifikációnak történő megfelelésre
- evolúció: a szoftver továbbfejlesztése a változó elvárásoknak megfelelően
A szoftverfejlesztési modell határozza meg az említett fázisok közötti kapcsolatot, időbeliséget.
Szoftverfejlesztési modellek például:
- Vízesés modell
- Spirál modell
- Komponensalapú
- stb.
A komponens és komponens modell fogalma
Komponens
Szyperski féle szoftver komponens definíció:
- „A szoftver komponens
- egy kompozíciós egység, aminek
- szerződéssel definiált interfészei
- és csak explicit környezeti függőségei vannak.
- A szoftver komponenst
- függetlenül lehet telepíteni és
- független fél használhatja fel kompozícióban."
"szerződéssel definiált interfészei":
- interfész: a komponens kapcsolódási felületeinek specifikációja (szolgáltatott és elvárt)
- szerződés: a szolgáltatót és a klienst kölcsönösen megkötő feltételek
- funkcionális és nem funkcionális aspektusok
- műveletek elő- és utófeltétele
"explicit környezeti függőségei vannak":
- környezeti függőségek: a telepítési és futási környezet specifikációja
- pl. milyen eszközökre, platformokra, erőforrásokra vagy más komponensekre van szükség
"függetlenül lehet telepíteni és független fél használhatja fel kompozícióban":
- komponens platformra telepíthető és utána az interfészein keresztül elérhető
- a felhasználó különbözhet a fejlesztőtől és telepítőtől
Komponens modell
A komponens modell azon szabványok és konvenciók specifikációja, amelyek szükségesek ahhoz, hogy az egymástól függetlenül fejlesztett komponensek kompozícióját elő lehessen állítani. Ilyenek például:
- a kompozíciós mechanizmusok
- a sikeres együttműködéshez a komponensek által betartandó konvenciók
Komponens technológiának nevezzük a komponens modell megvalósítását, szabványok és szoftver eszközök biztosításával a komponensek megvalósításához, összeállításához és működtetéséhez. Példák:
- .Net,
- Corba Component Model,
- Enterprise Java Bean, ...

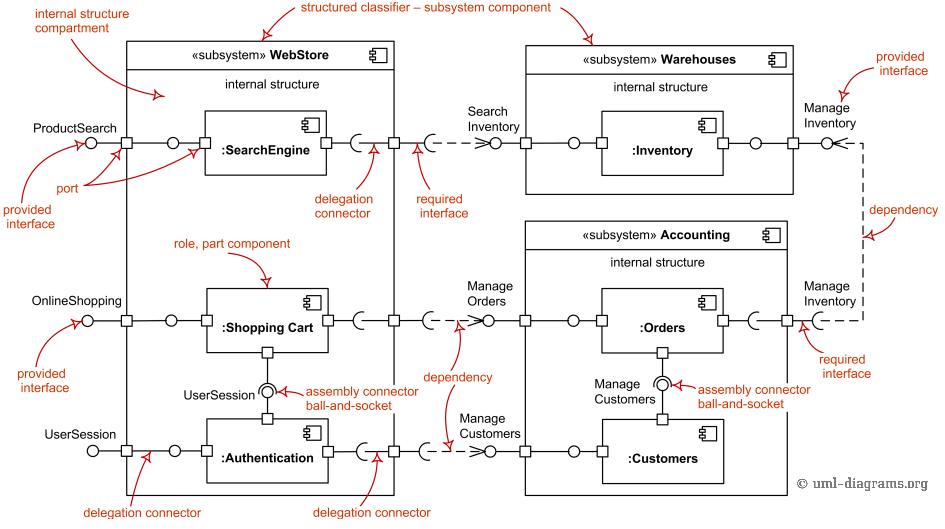

UML kompozíciós diagram fogalma
Az UML kompozíciós (komponens) diagrammal a rendszer komponenseit, azok kapcsolatait, valamint nyújtott és elvárt interfészeiket ábrázolhatjuk.
A kompozíciós diagram részei:
- Structured Classifier: Olyan (absztakt) osztályt jelöl, melynek van belső struktúrája és működését részben vagy teljesen a Part-ok írják le.
- Part, Role: valamilyen általánosított szereplő, amely csak magát a szerepet (funkcionalitást) jelöli ki, de lehet konkrét osztálypéldány vagy valamilyen absztrakt superclass is akár.
- Port: A komponensek közötti kommunikáció csomópontjai. Definiálják saját required és provided interface-eiket. A portokat connector-okkal összekötve lehet kifejezni a komponensek közötti kommunikációt.
- Provided interface: Azok az interfacek, melyeken keresztül a komponens szolgáltatásokat nyújt. (Mint a HiFi-n a Jack dugalj)
- Required interface: Azok az interfacek, melyek a komponens működéséhez szükségesek, ezekt használja. (Mint egy HiFi-nek az áramforrás csatlakozó)
- Connector
- Delegation connector: A bennfoglaló kompozit külvilág számára látható portjait köti össze a benne lévő komponensekkel.
- Assembly connector: Ugyanazon strukturális szinten lévő komponensek portjait köti össze.
A szoftverarchitektúrák fogalma, összetevői
Szoftver architektúrának nevezzük a szoftver fejlesztése során meghozott elsődleges tervezési döntések halmazát.
- Olyan döntések, amelyek megváltoztatása később a szoftver jelentős újratervezését igényelné
- Kihatnak a rendszer
- felépítésére
- viselkedésére
- kommunikációjára
- nem funkcionális jellemzőire
- megvalósítására
A szoftver architektúra elsődleges feladata a rendszer magas szintű felépítésének és működésének meghatározása, a komponensek és kapcsolataik kiépítése.
Fontosabb strukturális összetevői:
- Architektúra sémák
- elemek és reláció típusok leírása, amely a használatukra vonatkozó megszorításokat is tartalmazza
- pl.: a kliens szerver architektúra egy jól ismert séma
- Referencia modellek
- egy referencia modell a funkcionalitás egy olyan felosztása, amely az egyes részek közötti adatfolyamot is tartalmazza
- a referencia modell egy ismert probléma felbontása olyan részekre, amelyek egymással kooperálva megoldják az eredeti problémát
- A referencia architektúra
- a referencia architektúra egy olyan referencia modell, amelyet a szoftverelemekre és azok kapcsolataira képeztünk le
Szoftverarchitektúrák például:
- monolitikus architektúra
- réteges architektúrák (pl. Model-View-Persistence)
- mikroszolgáltatások architektúra (microservices)
A KobrA programfejlesztési modell alapjai
Komponensalapú fejlesztés általánosan
- Meglévő szoftverkomponensekből építjük fel a rendszerünket
- A komponensek kellően általánosak \(\Rightarrow\) újrafelhasználhatóak
- A komponens alapú fejlesztés alapvetően két diszjunkt területre bomlik:
- a komponens fejlesztés
- a komponensek, mint egyedi építőkövek kifejlesztése
- az alkalmazás fejlesztés
- a kész komponensekből a rendszer felépítése
KobrA programfejlesztési modell
A KobrA-ban legfontosabb célunk, hogy a rendszer alapvető struktúráját absztrakt formában állítsuk elő, hogy sokféle implementációs technológiára leképezhető legyen.
Legfontosabb elvek:
- Problémák elkülönítése
- Modellalapú fejlesztés
- Komponensek használata
- Objektumorientált technológiák alkalmazása
A KobrA a fejlesztési folyamatot két alapvető dimenzióra osztja
- Kompozíció/dekompozíció:
- Dekompozíció: a rendszer alkalmas szétvágása önmagukban kezelhető részekre
- Kompozíció: az implementált részek összeillesztése
- Absztrakció/konkretizáció:
- A felhasználók számára jól érthető modelltől közelítünk a számítógép által értelmezhető, futtatható program felé
Megtestesítés: a specifikált szolgáltatások tényleges megvalósításának folyamata
Érvényesítés (validáció): az implementált elemek összevetése az absztrakt modellel
A KobrA modell környezeti térképe
- A környezetet definiáló leíróelemek összessége
- A környezet önálló, saját jogú komponens
Vállalati vagy üzleti modell
- A rendszerünk üzleti környezetét írja le
- Banki rendszerek esetében például a vállalati modell reprezentálja azokat a fogalmakat, amelyek a banki világ számára relevánsak
- Azt kell megadni, hogy ezek a fogalmak milyen hatással lesznek az elkészülő szoftverrendszerre
Használati modell
- A felhasználónak a rendszerrel fenntartott magas szintű kapcsolatait specifikálja
- Használati eset diagramok összességéből áll elő
- Bemutatják a rendszer szereplőit és a használati eseteket, valamint a közöttük lévő kapcsolatokat
- Minden használati eset valamilyen absztrakt tevékenységet reprezentál, amelyet a rendszer felhasználója hajt végre
- A használati esetek főleg a rendszer összetevői közötti interakciókra, valamint a rendszer és határai közötti kapcsolatokra koncentrálnak
Strukturális modell
- A környezeti térképen belüli strukturális modell definiálja azon entitások struktúráját, amelyek kívül esnek a kifejlesztendő rendszer hatáskörén, de hatással vannak a rendszerre
- Például:
- input
- output, amelyet valamilyen módon tovább feldolgoznak
Viselkedési modell
- A rendszer szereplőinek a rendszer határára vonatkozó tevékenységeit írja le
- Az UML aktivitás diagramjával történik
Komponens specifikáció részei
- A komponens specifikáció azon leíró dokumentumok összessége, amely definiálja a komponens működését
- Minden ilyen dokumentum a komponens működésének valamilyen aspektusát vizsgálja és csak arra koncentrál, hogy az adott aspektusból a komponens mit csinál
- Cél: az elvárt és szolgáltatott interfészek leírása
- A komponens specifikáció mindent tartalmaz, amit tudni lehet és kell a komponensről
Funkcionális modell
- A komponens szolgáltatott és az elvárt műveleteit írja le
- Definiálja a szolgáltatott műveletek kívülről látható hatásait
Viselkedési modell
- Megmutatja, hogyan viselkedik külső hatásokra a komponens
- UML állapotdiagramok formájában készül el
- Ha egy komponensnek nincsenek állapotai (tisztán funkcionális komponens), akkor nincs szükség viselkedési modellre
Strukturális modell
- Definiálja a komponens műveleteit, attribútumait és azt, hogy milyen komponensekkel van kapcsolatban
- Rávilágít a jó dekompozíciós lehetőségekre
